Трубы для крайнего севера (с утеплением)
Система гибких теплоизолированных полимерных труб, предназначенная прежде всего для использования в системах хозяйственно-питьевого водоснабжения при отрицательных температурах окружающей среды (например, для районов Крайнего Севера), а также при прокладке по поверхности грунта.
Система разработана как для использования в небольших и средних водопроводных сетях местного и районного назначения, так и в промышленности и сельском хозяйстве для питьевого водоснабжения, удаления сточных вод в холодильных установках и пр.
Описание
Рабочая температура: до 40° С
Рабочее давление: 1,0 – 1,6 МПа

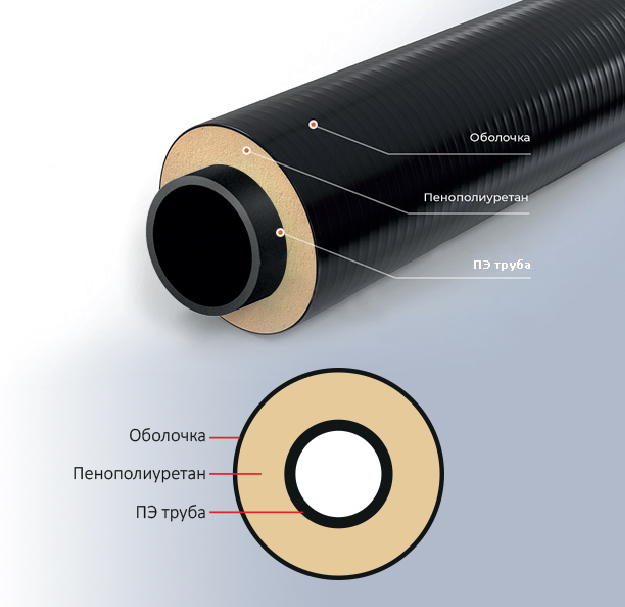

Теплоизоляция: полужесткий пенополиуретан
Напорная труба: полиэтилен ПЭ-80 (ПЭ-100); изготовлена по ГОСТ 18599-2001
Исполнение: однотрубное; оснащается каналом для прокладки нагревательного кабеля
Способы прокладки: надземный; подземный бесканальный; в проходных и непроходных каналах
Назначение: незамерзающие сети холодного водоснабжения и напорной канализации
Технические характеристики труб с утеплением
|
Номинальный диаметр |
Трубы ПЭ 100 |
SDR 26 |
SDR 21 |
SDR 17 |
SDR 13,6 |
SDR 11 |
|||||
|
PN 6,3 |
PN 8 |
PN 10 |
PN 12,5 |
PN 16 |
|||||||
|
Наружный диаметр трубы, мм |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
|
|
DN100 |
110 |
4,2 |
1,42 |
5,3 |
1,77 |
6,6 |
2,16 |
8,1 |
2,61 |
10 |
3,14 |
|
125 |
4,8 |
1,83 |
6 |
2,26 |
7,4 |
2,75 |
9,2 |
3,37 |
11,4 |
4,08 |
|
|
DN150 |
160 |
6,2 |
3,03 |
7,7 |
3,71 |
9,5 |
4,51 |
11,8 |
5,5 |
14,6 |
6,67 |
|
180 |
6,9 |
3,78 |
8,6 |
4,66 |
10,7 |
5,71 |
13,3 |
6,98 |
16,4 |
8,43 |
|
|
DN200 |
200 |
7,7 |
4,68 |
9,6 |
5,77 |
11,9 |
7,04 |
14,7 |
8,56 |
18,2 |
10,4 |
|
225 |
8,6 |
5,88 |
10,8 |
7,29 |
13,4 |
8,94 |
16,6 |
10,9 |
20,5 |
13,2 |
|
|
DN250 |
250 |
9,6 |
7,29 |
11,9 |
8,92 |
14,8 |
11 |
18,4 |
13,4 |
22,7 |
16,2 |
|
280 |
10,7 |
9,09 |
13,4 |
11,3 |
16,6 |
13,8 |
20,6 |
16,8 |
25,4 |
20,3 |
|
|
DN300 |
315 |
12,1 |
11,6 |
15 |
14,2 |
18,7 |
17,4 |
23,2 |
21,3 |
28,6 |
25,7 |
|
DN400 |
400 |
15,3 |
18,6 |
19,1 |
22,9 |
23,7 |
28 |
29,4 |
34,2 |
36,3 |
41,4 |
|
DN500 |
450 |
17,2 |
23,5 |
21,5 |
29 |
26,7 |
35,5 |
33,1 |
43,3 |
40,9 |
52,4 |
|
500 |
19,1 |
29 |
23,9 |
35,8 |
29,7 |
43,9 |
36,8 |
53,5 |
45,4 |
64,7 |
|
|
DN600 |
560 |
21,4 |
36,3 |
26,7 |
44,8 |
33,2 |
55 |
41,2 |
67,1 |
50,8 |
81 |
|
630 |
24,1 |
46 |
30 |
56,5 |
37,4 |
69,6 |
46,3 |
84,8 |
57,2 |
103 |
|
|
DN800 |
800 |
30,6 |
74,1 |
38,1 |
91,4 |
47,4 |
112 |
58,8 |
137 |
72,6 |
166 |
Эти трубы и фасонные изделия предназначены для строительства сетей хозяйственно-бытовой канализации закрытого типа, водоотведения (безнапорной и ливневой канализации, водостоков), сброса промышленных стоков, в любых зонах климатического районирования, в том числе, в районах Крайнего Севера и приравненных к ним местностей.
Их применяют бесканально, в каналах, а также в проветриваемых подпольях, на мостовых переходах, эстакадах, при условии защиты полиэтиленовой оболочки от воздействия прямых солнечных лучей (устройство навесов, козырьков, защитных чулков).
Описание конструкции

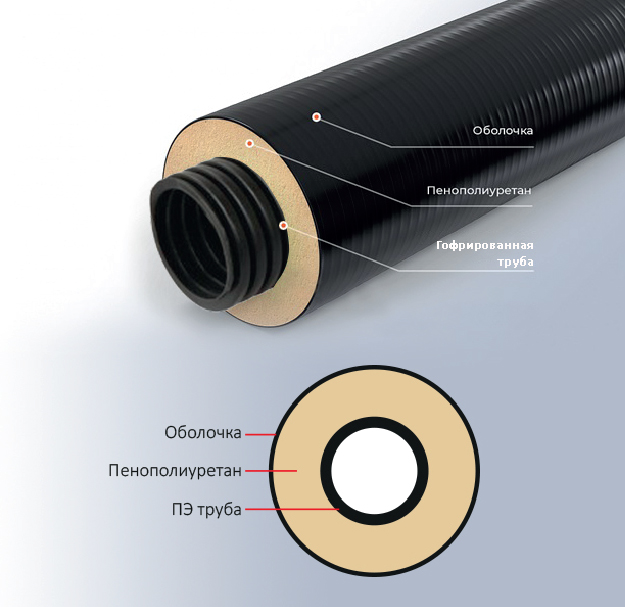

Трубы компании "СтройГрад" представляют собой конструкцию, состоящую из 2-х концентрично расположенных труб, пространство между которым заполнено теплоизоляционным слоем из пенополиуретана (ППУ).
Технические характеристики
|
Номинальный диаметр |
Трубы ПЭ 100 |
SDR 26 |
SDR 21 |
SDR 17 |
SDR 13,6 |
SDR 11 |
|||||
|
PN 6,3 |
PN 8 |
PN 10 |
PN 12,5 |
PN 16 |
|||||||
|
Наружный диаметр трубы, мм |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
Толщ. стенки, мм |
Теор. масса 1 м, кг |
|
|
DN100 |
110 |
4,2 |
1,42 |
5,3 |
1,77 |
6,6 |
2,16 |
8,1 |
2,61 |
10 |
3,14 |
|
125 |
4,8 |
1,83 |
6 |
2,26 |
7,4 |
2,75 |
9,2 |
3,37 |
11,4 |
4,08 |
|
|
DN150 |
160 |
6,2 |
3,03 |
7,7 |
3,71 |
9,5 |
4,51 |
11,8 |
5,5 |
14,6 |
6,67 |
|
180 |
6,9 |
3,78 |
8,6 |
4,66 |
10,7 |
5,71 |
13,3 |
6,98 |
16,4 |
8,43 |
|
|
DN200 |
200 |
7,7 |
4,68 |
9,6 |
5,77 |
11,9 |
7,04 |
14,7 |
8,56 |
18,2 |
10,4 |
|
225 |
8,6 |
5,88 |
10,8 |
7,29 |
13,4 |
8,94 |
16,6 |
10,9 |
20,5 |
13,2 |
|
|
DN250 |
250 |
9,6 |
7,29 |
11,9 |
8,92 |
14,8 |
11 |
18,4 |
13,4 |
22,7 |
16,2 |
|
280 |
10,7 |
9,09 |
13,4 |
11,3 |
16,6 |
13,8 |
20,6 |
16,8 |
25,4 |
20,3 |
|
|
DN300 |
315 |
12,1 |
11,6 |
15 |
14,2 |
18,7 |
17,4 |
23,2 |
21,3 |
28,6 |
25,7 |
|
DN400 |
400 |
15,3 |
18,6 |
19,1 |
22,9 |
23,7 |
28 |
29,4 |
34,2 |
36,3 |
41,4 |
|
DN500 |
450 |
17,2 |
23,5 |
21,5 |
29 |
26,7 |
35,5 |
33,1 |
43,3 |
40,9 |
52,4 |
|
500 |
19,1 |
29 |
23,9 |
35,8 |
29,7 |
43,9 |
36,8 |
53,5 |
45,4 |
64,7 |
|
|
DN600 |
560 |
21,4 |
36,3 |
26,7 |
44,8 |
33,2 |
55 |
41,2 |
67,1 |
50,8 |
81 |
|
630 |
24,1 |
46 |
30 |
56,5 |
37,4 |
69,6 |
46,3 |
84,8 |
57,2 |
103 |
|
|
DN800 |
800 |
30,6 |
74,1 |
38,1 |
91,4 |
47,4 |
112 |
58,8 |
137 |
72,6 |
166 |
