Многослойные трубы
Многослойные напорные трубы из полиэтилена, используются для строительства трубопроводов систем водоснабжения, водоотведения и технологических трубопроводов, транспортирующих воду, при рабочей температуре от 0°С до 40°С и номинальном давлении до 2,5 МПа (25 бар).
Материал
Для изготовления труб используются композиции полиэтилена минимальной длительной прочностью 10,0 МПа (ПЭ 100RC и ПЭ100, ПЭ100+).
Нормативная документация
Трубы изготовляются по ТУ 2248-018-54432486-2018 и соответствуют ГОСТ 18599-2001.
Описание
Показатель устойчивости к распространению быстрой и медленной трещины у полиэтилена PE100RC значительно превосходит данный показатель у PE100, что позволяет снизить влияние вмятин и царапин, образующихся на поверхности труб в процессе транспортировки, монтажа и эксплуатации.
Наружный слой является маркерным и выполняется с использованием полиэтилена PE100RC синего цвета, при наличии повреждений он позволяет визуально оценить глубину и площадь повреждения.
Наличие внутреннего слоя из полиэтилена PE100 RC позволяет дополнительно повысить устойчивость труб к наружным локальным нагрузкам, так как именно на внутренний слой сильнее всего воздействует сила от локальных нагрузок с поверхности трубы. Использование цветного внутреннего слоя облегчает поиск повреждений при проведении видео инспекций.
Номенклатура
Трубы изготовляются диаметром от 110 до 800 мм.
Трубы диаметром 110 мм выпускаются в прямых отрезках и бухтах, а трубы диаметром 125 мм и более только в прямых отрезках. Длина труб в прямых отрезках от 3 м до 13 м, с кратностью 0,25 мм. Длина труб в бухтах составляет от 50 м до 200 м. По согласованию с потребителем изготавливаются трубы в прямых отрезках и трубы в бухтах другой длины.
| НАИМЕНОВАНИЕ ПОЛИЭТИЛЕНА | SDR17,6 | SDR17 | SDR13,6 | SDR11 | SDR9 | SDR7,4 |
| ПЭ80 | PN7,5 | PN8 | PN10 | PN12,5 | PN16 | PN20 |
| ПЭ100 | PN9,5 | PN10 | PN12,5 | PN16 | PN20 | PN25 |
| НОМИНАЛЬНЫЙ НАРУЖНЫЙ ДИАМЕТР, ММ | ТОЛЩИНА СТЕНКИ, ММ | |||||
| 110 | 6,3 | 6,6 | 8,1 | 10 | 12,3 | 15,1 |
| 125 | 7,1 | 7,4 | 9,2 | 11,4 | 14 | 17,1 |
| 140 | 8 | 8,3 | 10,3 | 12,7 | 15,7 | 19,2 |
| 160 | 9,1 | 9,5 | 11,8 | 14,6 | 17,9 | 21,9 |
| 180 | 10,2 | 10,7 | 13,3 | 16,4 | 20,1 | 24,6 |
| 200 | 11,4 | 11,9 | 14,7 | 18,2 | 22,4 | 27,4 |
| 225 | 12,8 | 13,4 | 16,6 | 20,5 | 25,2 | 30,8 |
| 250 | 14,2 | 14,8 | 18,4 | 22,7 | 27,9 | 34,2 |
| 280 | 15,9 | 16,6 | 20,6 | 25,4 | 31,3 | 38,3 |
| 315 | 17,9 | 18,7 | 23,2 | 28,6 | 35,2 | 43,1 |
| 355 | 20,1 | 21,1 | 26,1 | 32,2 | 39,7 | 48,5 |
| 400 | 22,7 | 23,7 | 29,4 | 36,3 | 44,7 | 54,7 |
| 450 | 25,5 | 26,7 | 33,1 | 40,9 | 50,3 | 61,5 |
| 500 | 28,3 | 29,7 | 36,8 | 45,4 | 55,8 | 68,3 |
| 560 | 31,7 | 33,2 | 41,2 | 50,8 | 62,5 | 76,5 |
| 630 | 35,7 | 37,4 | 46,3 | 57,2 | 70,3 | 86,1 |
| 710 | 40,2 | 42,1 | 52,2 | 64,5 | 79,3 | 97 |
| 800 | 45,3 | 47,4 | 58,8 | 72,6 | 89,3 | 109,3 |
Труба с двумя соэкструзионными слоями

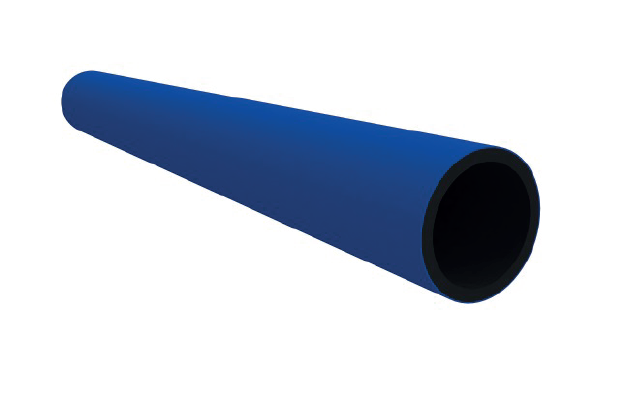

Труба с двумя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100 и/или ПЭ100 RC черного цвета, наружный слой из полиэтилена PE100RC синего цвета, для напорного водоснабжения.
Труба с тремя соэкструзионными слоями

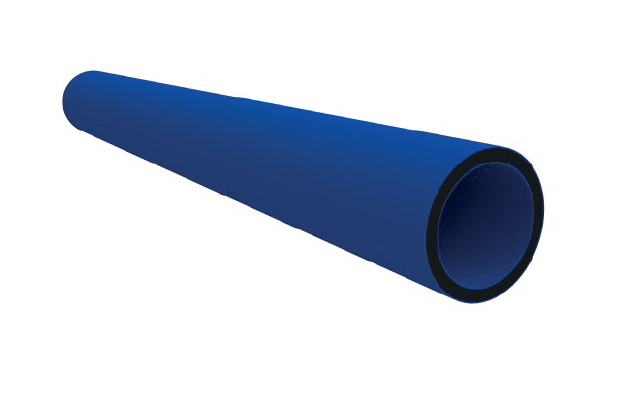

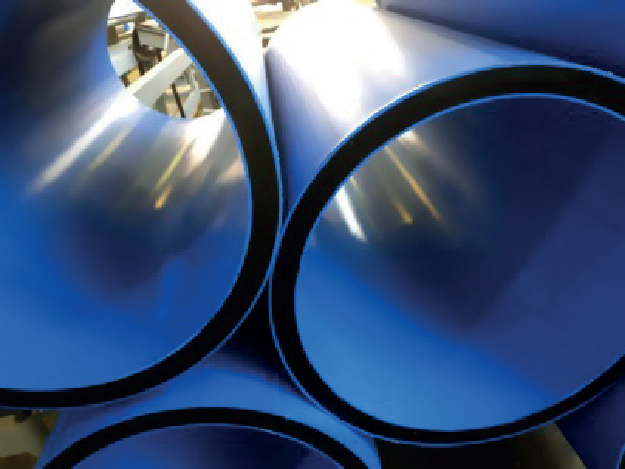

Труба с тремя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100RC синего цвета, средний слой – из ПЭ100, ПЭ100+ черного цвета и наружный слой – из полиэтилена ПЭ100RC синего цвета, для напорного водоснабжения.
Преимущества
- Небольшой вес труб, легкость транспортировки и монтажа
- Гибкость
- Устойчивость к внешним точечным нагрузкам
- Устойчивость к распространению трещин
- Морозостойкость
- Прочность сварных соединений
- Высокая ремонтопригодность
- Санитарно-гигиеническая и экологическая безопасность
- Высокая коррозионная и химическая стойкость
- Низкая шероховатость и практическое отсутствие зарастания труб
- Высокая стойкость к гидроабразивному износу
- Устойчивость труб напорных к гидравлическим ударам
- Устойчивость к воздействию блуждающих токов (не проводит ток)
- Сейсмостойкость
- Срок службы не менее 50 лет
Область применения
Использование труб с двумя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100, ПЭ100 + черного цвета, наружный слой из полиэтилена PE100RC синего цвета, рекомендуется в случаях:
- укладка с предварительным обжатием и изменением сечения трубы;
- укладка открытым способом с песчаной подсыпкой;
- бестраншейное восстановление – санация трубопровода;
- бестраншейная прокладка (в случае песчаных и глинистых грунтов).
Использование труб с двумя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100 RC черного цвета, наружный слой из полиэтилена PE100RC синего цвета, рекомендуется в случаях:
- укладка открытым способом с песчаной подсыпкой;
- укладка открытым способом без замены грунта (в случае песчаного, суглинков, щебенистых, подвижных и каменистых грунтов);
- бестраншейная прокладка (в случае песчаных, суглинков, щебенистых, подвижных и каменистых грунтов);
- бестраншейное восстановление – санация трубопровода;
- бестраншейное восстановление с разрушением старого трубопровода – санация трубопровода с разрушением;
- укладка с предварительным обжатием и изменением сечения трубы;
- повышенное абразивное воздействие среды.
Использование труб с тремя соэкструзионными слоями: внутренний слой из полиэтилена ПЭ100RC синего цвета, средний слой – из ПЭ100, ПЭ100+ черного цвета и наружный слой – из полиэтилена PE100RC синего цвета, рекомендуется в случаях:
- укладка открытым способом с песчаной подсыпкой;
- укладка открытым способом без замены грунта (в случае песчаного, суглинков, щебенистых, подвижных и каменистых грунтов);
- бестраншейная прокладка (в случае песчаных, суглинков, щебенистых, подвижных и каменистых грунтов);
- бестраншейное восстановление – санация трубопровода;
- бестраншейное восстановление с разрушением старого трубопровода – санация трубопровода с разрушением;
- укладка с предварительным обжатием и изменением сечения трубы;
- повышенное абразивное воздействие среды.
