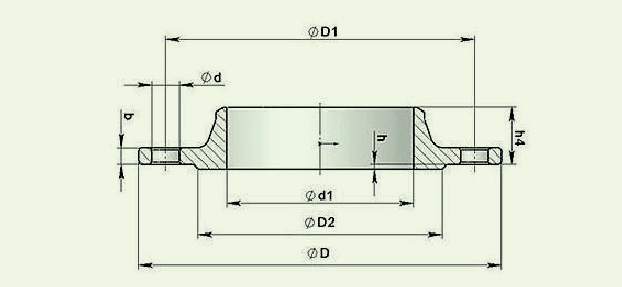

Прижимные фланцы для ПНД

Фланцы для полиэтиленовых труб (трубы ПНД)

Расточенные плоские фланцы, используемые для присоединения к полиэтиленовым трубам (ПНД). Внутренний диаметр стального плоского фланца, изготовленного по ГОСТ 12820-80, растачивают до необходимого диаметра для насаживания его на полиэтиленовую втулку. Окончание втулки приваривают к окончанию полиэтиленовой трубы. При такой схеме присоединения межцентровое расстояние, количество и диаметр отверстий расточенных фланцев полностью совпадает с плоскими фланцами по ГОСТ 12820-80. Данный вид соединения выполняют с помощью полиэтиленовых втулок под фланцы, которые привариваются к торцу полиэтиленовой трубы.

Заказать

Стальные прижимные фланцы для полиэтиленовых труб производятся в диапазоне 20-1200 мм (наружный диаметр ПЭ трубы 25-1200 мм) максимальным рабочим давлением 1,0 Мпа и в диапазоне 20-600 мм (наружный диаметр ПЭ трубы 25-630 мм) максимальным рабочим давлением 1,6 Мпа. Для коррозийной защиты фланцы обрабатывают полимерно-порошковым покрытием. При производстве прижимных фланцев используют следующие марки стали:

  • 20,25 по ГОСТ 1055-88
  • 09Г2С по ГОСТ 18281-89
  • Ст3сп по ГОСТ 380-94
  • 12Х18Н9Т по ГОСТ 7769-82
  • 10Г2 по ГОСТ 4543-71
  • 15Х5М по ГОСТ 4543-71

Диаметр ПЭ трубы (мм) Диаметр условный (мм) Диаметр наружный (мм),D Диаметр по болтовым отверстиям (мм), D1 Диаметр внутрений (мм), D0 Толщина (мм), b Ø болтовых отверстий (мм), d Кол-во отверстий (шт) Масса (кг)
PN = 1,0 МПа (10 кгс/см2)
25 20 105 75 34 12 14 4 0.669
32 25 115 85 42 12 14 4 0.787
40 32 135 100 51 14 18 4 1.23
50 40 145 110 62 15 18 4 1.46
63 50 160 125 78 15 18 4 1.68
75 65 180 145 92 17 18 4 2.36
90 80 195 160 108 17 18 4 2.62
110 100 215 180 128 19 18 8 3.18
125 100 215 180 135 19 18 8 2.96
140 125 245 210 158 21 18 8 4.19
180 150 280 240 188 21 22 8 5.05
160 150 280 240 178 21 22 8 5.52
200 200 335 295 225 21 22 8 7.44
225 200 335 295 238 21 22 8 6.67
250 250 390 350 273 23 22 12 10.1
280 250 390 350 294 23 22 12 8.45
315 300 440 400 338 24 22 12 10.8
355 350 500 460 376 24 22 16 14.9
400 400 565 515 430 26 26 16 19.7
500 500 670 620 533 28 26 20 26
560 600 780 725 618 31 30 20 39.7
630 600 780 725 645 31 30 20 33.2
710 700 895 840 740 34 30 24 48.4
800 800 1010 950 843 37 33 24 64.3
900 900 1110 1050 947 40 33 28 74.8
1000 1000 1220 1160 1050 43 33 28 93.8
1200 1200 1455 1380 1260 51 39 32 151
PN = 1,6 МПа (16 кгс/см2)
25 20 105 75 34 14 14 4 0.781
32 25 115 85 42 16 14 4 1.05
40 32 135 100 51 16 18 4 1.41
50 40 145 110 62 17 18 4 1.66
63 50 160 125 78 19 18 4 2.13
75 65 180 145 92 21 18 4 2.92
90 80 195 160 108 21 18 4 3.23
125 100 215 180 135 23 18 8 3.59
110 100 215 180 128 23 18 8 3.85
140 125 245 210 158 25 18 8 4.98
160 150 280 240 178 25 22 8 6.58
180 150 280 240 188 25 22 8 6.01
225 200 335 295 238 27 22 12 8.25
200 200 335 295 225 27 22 12 9.25
280 250 405 355 294 28 26 12 11.9
250 250 405 355 273 28 26 12 14
315 300 460 410 338 28 26 12 15.3
355 350 520 470 376 30 26 16 21.8
400 400 580 525 430 34 30 16 28.6
500 500 710 650 533 44 33 20 53.5

Плоские приварные фланцы

Фланец – металлическая плоская скрепляющая часть на концах труб, валов, резервуаров, арматуры.

Фланцы стальные плоские приварные предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2) и температуру среды от -70 0С до +300 0С.

Плоский фланец может изготавливаться из следующих сталей:

  • Ст3сп не ниже 2-й категории по ГОСТ 380–94;
  • 20, 25 по ГОСТ 1050–88;
  • 09Г2С по ГОСТ 19281–89;
  • 10Г2 по ГОСТ 4543–71;
  • 15Х5М по ГОСТ 4543–71;
  • 12Х18Н10Т по ГОСТ 5632–72;
  • 15Х18Н12С4ТЮ (типа ЭИ-654) по ГОСТ 5632–72, 06ХН28МДТ (типа ЭИ-945) по ГОСТ 5632–72, 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632–72.

Температура применения деталей для плоских фланцев, изготовленных из стали марки:

  • Ст3сп, 20, 25 — от минус 40 0С до плюс 425 0С;
  • 09Г2С, 10Г2 — от минус 70 0С до плюс 350 0С;
  • 15Х5М — от минус 40 0С до плюс 450 м, 12Х18Н10Т — от минус 80 0С до плюс 600 0С;
  • 15Х18Н12С4ТЮ — от минус 40 0С до плюс 300 0С , 06ХН28МДТ — от минус 70 0С до плюс 400 0С;
  • 10Х17Н13М3Т — от минус 253 С до плюс 600 С.

Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1,2,3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4,5,8 и 9.

Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80.

Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

Заказать

Диаметр условный (мм) Диаметр
наружный(мм), D		 Диаметр
по болтовым отверстиям (мм), D0		 Диаметр внутренний (мм), dB Толщина (мм), b Диаметр болтовых отверстий (мм), d0 Количество отверстий(шт) Масса (кг)
PN = 0,6 МПа (6 кгс/см2)
15 80 55 19 10 11 4 0.33
20 90 65 26 12 11 4 0.53
25 100 75 33 12 11 4 0.64
32 120 90 39 13 14 4 1.01
40 130 100 46 13 14 4 1.21
50 140 110 59 13 14 4 1.33
65 160 130 78 13 14 4 1.63
80 185 150 91 15 18 4 2.44
100 205 170 110 15 18 4 2.85
125 235 200 135 17 18 8 3.88
150 260 225 161 17 18 8 4.39
200 315 280 222 19 18 8 5.89
250 370 235 273 20 18 12 7.67
300 435 395 325 20 22 12 10.28
350 485 445 377 20 22 12 12.58
400 535 495 426 24 22 16 15.2
500 640 600 530 25 22 16 19.72
600 755 705 630 25 26 20 26.24
700 860 810 720 27 26 24 36.68
800 975 920 820 27 30 24 46.14
PN = 1,0 МПа (10 кгс/см2)
15 95 65 19 10 14 4 0.51
20 105 75 26 12 14 4 0.74
25 115 85 33 12 14 4 0.89
32 135 100 39 14 16 4 1.4
40 145 110 46 15 18 4 1.71
50 160 125 59 15 18 4 2.06
65 180 145 78 17 18 4 2.8
80 195 160 91 17 18 4 3.19
100 215 180 110 19 18 8 3.96
125 245 210 135 21 18 8 5.4
150 280 240 161 21 22 8 6.62
200 335 295 222 21 22 8 8.05
250 390 350 273 23 22 12 10.65
300 440 400 325 24 22 12 12.9
350 500 460 377 24 22 16 15.85
400 565 515 426 26 26 16 21.56
450 615 565 480 26 26 20 22.76
500 670 620 530 28 26 20 27.7
600 780 725 630 31 30 20 39.4
700 895 840 800 34 27 24 59.46
800 1010 950 820 37 33 24 79.16
900 1110 1050 1005 40 33 24 94.13
1000 1220 1160 1020 43 33 28 118.43
1200 1455 1380 1220 51 39 32 197.44
1400 1620 1580 1420 60 42 36 278.92
1600 1915 1820 1620 70 36 40 422.65
PN = 1,6 МПа (16 кгс/см2)
15 95 65 19 12 14 4 0.61
20 105 75 26 14 14 4 0.86
25 115 85 33 16 14 4 1.17
32 135 100 39 16 18 4 1.58
40 145 110 46 17 18 4 1.96
50 160 125 59 19 18 4 2.58
65 180 145 78 21 18 4 3.42
80 195 160 91 21 18 4 3.71
80 195 160 91 21 18 8 3.71
100 215 180 110 23 18 8 4.73
125 245 210 135 25 18 8 6.38
150 280 240 161 25 22 8 7.81
200 335 295 222 27 22 12 10.1
250 405 355 273 28 26 12 14.49
300 460 410 325 28 26 12 17.78
350 520 470 377 30 26 16 22.88
400 580 525 426 34 30 16 31
450 640 585 480 38 30 20 39.64
500 710 650 530 44 33 20 57.01
600 840 770 630 45 39 20 80.03
700 910 840 800 47 33 24 84.21
800 1020 950 820 49 39 24 104.41
900 1120 1050 1005 54 36 28 128.60
1000 1255 1170 1020 58 45 28 179.37
1200 1485 1390 1220 71 52 32 297.78
PN = 2,5 МПа (25 кгс/см2)
15 95 65 19 14 14 4 0.7
20 1005 75 26 16 14 4 0.98
25 115 85 33 16 14 4 1.17
32 135 100 39 18 18 4 1.77
40 145 110 46 19 18 4 2.18
50 160 125 59 21 18 4 2.71
65 180 145 78 21 18 8 3.22
80 195 160 91 23 18 8 4.06
100 230 190 110 25 22 8 5.92
125 270 220 135 27 26 8 8.26
150 300 250 161 27 26 8 10.12
200 360 310 222 29 26 12 13.34
250 425 370 273 31 30 12 18.9
300 485 430 325 32 30 16 23.95
400 610 560 426 40 33 16 44.62
500 730 660 530 48 39 20 67.3
600 840 770 630 49 39 20 90.87
700 960 875 820 55 45 24 126.82
800 1075 990 820 63 45 24 181.43

Воротниковые фланцы

Фланцы воротниковые по ГОСТ 12821-80 - это название получили фланцы стальные приварные, имеющие характерный выступ, называемый на обывательском языке воротником или юбкой. С этим связаны другие названия этих фланцев - фланцы юбочные или фланцы воротниковые. Фланцы воротниковые приварные - это фланцы, отличающиеся от других видов фланцев по способу крепления с другими элементами трубопровода. Такие фланцы, как правило, крепятся с соединяемыми элементами трубопровода при помощи сварочного шва, в верхней части воротника (юбки). Отсюда и формулировка стандартизированного названия «приварные встык». Диапазон рабочих давлений для воротниковых стальных фланцев стальных достаточно широк от 0,1 до 20 Мпа.

Исполнения фланцев:

Исполнение 1. фланец воротниковый с соединительным выступом (фланец приварной встык с соединительным выступом).

Исполнение 2. фланец воротниковый с выступом (фланец приварной встык с выступом).

Исполнение 3. фланец воротниковый с впадиной (фланец приварной встык с впадиной).

Исполнение 4. фланец воротниковый с шипом (фланец приварной встык с шипом).

Исполнение 5. фланец воротниковый с пазом (фланец приварной встык с пазом).

Исполнение 6. фланец воротниковый под линзовую прокладку ( фланец приварной встык под линзовую прокладку).

Исполнение 7. фланец воротниковый под прокладку овального сечения (фланец приварной встык под прокладку овального сечения).

Исполнение 8. фланец воротниковый с шипом под фторопластовую прокладку (фланец приварной встык с шипом под фторопластовую прокладку).

Исполнение 9. фланец воротниковый с пазом под фторопластовую прокладку (фланец приварной встык с пазом под фторопластовую прокладку).

Исполнение фланцев воротниковых регламентируется по ГОСТ 12815-80, и оно зависит от рабочего давления, на которое рассчитывается фланец воротниковый или фланцевое соединение.

Заказать

Dу, мм Размеры, мм К-во отв. шт. Масса, кг
D D1 d Dm, мм Dn, мм d1, мм b h4
PN = 1,0 МПа (10 кгс/см2)
15 95 65 14 30 19 12 10 33 4 0,58
20 105 75 28 26 18 12 36 0,87
25 115 85 45 33 25 38 1,05
32 135 100 18 55 39 31 13 40 1,54
40 145 110 62 46 38 42 1,83
50 160 125 76 58 49 2,26
65 180 145 94 77 66 15 45 3,17
80 195 160 105 90 78 47 3,67
100 215 180 128 110 96 17 48 8 4,7
125 245 210 156 135 121 19 57 6,71
150 280 240 22 180 161 146 8,17
200 335 295 240 222 202 58 11,35
250 390 350 290 278 254 21 60 12 14,64
300 440 400 345 330 303 22 18,66
350 500 460 400 382 351 16 24
400 565 515 26 445 432 398 30
500 670 620 550 535 501 24 65 20 39,2
600 780 725 30 650 636 602 48,8
800 1010 950 33 850 826 792 27 75 24 87,24
1000 1220 1160 1050 1028 992 29 80 28 119,19
1200 1455 1380 39 1256 1228 1192 33 90 32 179,91
PN = 1,6 МПа (16 кгс/см2)
15 95 65 14 30 19 12 12 33 4 0,68
20 105 75 38 26 18 36 0,87
25 115 85 45 33 25 38 1,05
32 135 100 18 55 39 31 13 40 1,54
40 145 110 64 46 38 42 1,85
50 160 125 76 58 49 45 2,28
65 180 145 94 77 66 15 47 3,19
80 195 160 110 90 78 17 50 4,21
100 215 180 130 110 96 8 4,9
125 245 210 156 135 121 19 57 6,75
150 280 240 22 180 161 146 8,3
200 335 295 240 222 202 21 58 12 11,79
250 405 355 26 292 278 254 23 65 17,36
300 460 410 346 330 303 24 66 22,76
350 520 470 400 382 351 28 70 16 32,04
400 580 525 30 450 432 398 32 75 43
500 710 650 33 559 535 501 38 90 20 70,97
600 840 770 39 660 636 602 41 99,3
800 1020 950 850 826 792 45 95 24 130,57
1000 1255 1170 45 1060 1028 992 49 110 28 203,39
1200 1485 1390 52 1268 1228 1192 51 125 32 284,94
PN = 2,5 МПа (25 кгс/см2)
15 95 65 14 30 19 12 14 33 4 0,79
20 105 75 38 26 18 34 0,97
25 115 85 45 33 25 36 1,18
32 135 100 18 56 39 31 16 43 1,83
40 145 110 64 46 38 45 2,19
50 160 125 76 58 49 17 2,78
65 180 145 96 77 66 19 50 8 3,71
80 195 160 110 90 78 52 4,44
100 230 190 22 132 110 96 21 58 6,51
125 270 220 26 160 135 121 23 65 9,41
150 300 250 186 161 146 25 68 12,52
200 360 310 245 222 202 27 75 12 17,44
250 425 370 30 300 278 254 29 24,4
300 485 430 352 330 303 32 80 16 33,29
350 550 490 33 406 382 351 36 85 46,57
400 610 550 464 432 398 40 100 64,81
500 730 660 39 570 535 500 44 20 88,91
600 840 770 670 636 600 49 115 123,7
800 1075 990 45 874 826 790 55 135 24 213,9
1000 1315 1210 56 1084 1028 992 59 150 28 312,12
1200 1525 1420 1288 1228 1192 62 160 32 387,5
PN = 4,0 МПа (40 кгс/см2)
15 95 65 14 30 19 12 14 33 4 0,79
20 105 75 38 26 18 34 0,97
25 115 85 45 33 25 36 1,18
32 135 100 18 56 39 31 16 43 1,83
40 145 110 64 46 38 45 2,19
50 160 125 76 58 48 17 2,81
65 180 145 96 77 66 19 50 8 3,71
80 195 160 112 90 78 21 55 4,8
100 230 190 22 138 110 96 23 65 7,4
125 270 220 26 160 135 120 25 10
150 300 250 186 161 145 27 68 13,03
200 375 320 30 250 222 200 35 85 12 24,44
250 445 385 33 310 278 252 39 98 37,59
300 510 450 368 330 301 42 112 16 57,1
350 570 510 481 382 351 48 116 70,34
400 655 585 39 480 432 398 54 135 106,76
500 755 670 45 580 535 495 58 140 20 132,33
600 890 795 52 686 636 595 180,95
800 1135 1030 56 908 826 795 71 190 24 343,69
1000 1360 1250 1140 1028 995 77 235 28 540,75
1200 1575 1460 62 1350 1228 1195 80 250 32 690,59
PN = 6,3 МПа (63 кгс/см2)
15 105 75 14 38 19 12 16 46 4 1,15
20 125 90 18 48 26 18 18 54 1,8
25 135 100 52 33 25 20 56 2,3
32 150 110 22 64 39 31 21 60 2,94
40 165 125 74 46 37 65 3,75
50 175 135 86 58 47 23 67 4,63
65 200 160 106 77 64 25 72 8 6,29
80 210 170 120 90 77 27 7,22
100 250 200 26 140 110 94 29 77 10,71
125 295 240 30 172 135 118 33 95 17,13
150 340 280 33 206 161 142 35 105 24,6
200 405 345 264 222 198 41 110 12 36,6
250 470 400 39 316 278 246 45 115 50,89
300 530 460 370 330 294 50 120 16 68,15
350 595 525 39 430 382 342 56 140 98,68
400 670 585 45 484 432 386 62 155 135,8
500 800 705 52 594 535 485 66 165 20 192,74
600 925 820 56 704 636 585 71 180 269,27
800 1165 1050 62 920 826 785 85 225 24 463,87
1000 1415 1290 70 1160 1028 985 92 280 28 980,6
1200 1665 1530 78 1386 1228 1185 95 315 32 1263,72
PN = 10,0 МПа (100 кгс/см2)
15 105 75 14 38 19 12 18 46 4 1,26
20 125 90 18 48 26 18 20 51 1,98
25 135 100 52 33 25 22 56 2,48
32 150 110 22 64 39 31 60 3,05
40 165 125 76 46 37 23 67 4,06
50 195 145 26 86 58 45 25 68 6,03
65 220 170 110 77 62 29 80 8 8,52
80 230 180 124 90 75 31 87 9,91
100 265 210 30 146 110 92 35 97 14,65
125 310 250 33 180 135 112 39 112 23,32
150 350 290 214 161 136 43 125 12 32,87
200 240 360 39 276 222 190 51 140 54,24
250 500 430 340 278 236 57 160 85,24
300 585 500 45 400 330 248 66 180 16 127,78
350 655 560 52 460 382 332 72 195 170,94
400 715 620 510 432 376 76 200 216,86

Задать вопрос менеджеру

199155, Санкт-Петербург, ул. Уральская, д. 17, лит Д, офис 410

тел. 8 (812) 642 37 23

office@ctroygrad.ru

Увеличить карту
